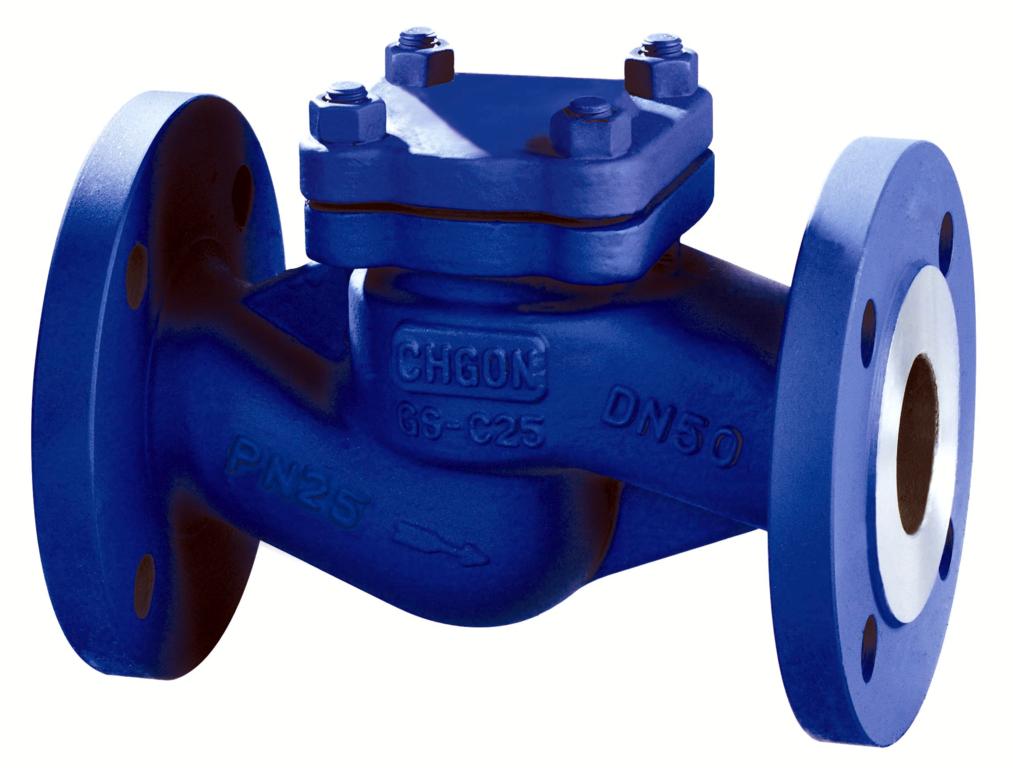

德標升降式止回閥

德標升降式止回閥H41H是本工奧閥門采用德國標準設計制造的一款止回閥，其作用是防止管路中的介質倒流作用。可以廣泛的用于化工、制藥、電力等行業。

詳細介紹

德標升降式止回閥H41H是本工奧閥門采用德國標準設計制造的一款止回閥，其作用是防止管路中的介質倒流作用。當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。

產品特點：維修方便、外形流暢、精致美觀、經久耐用
應用場合：電站、天然氣、氨、冷凍系統、熱油系統、熱水
閥門采用標準：結構長度標準：DIN3202；法蘭標準：DIN2543-DIN2546；閥門試驗檢驗標準：DIN3230-75

產品結構特點：德標止回閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。

德標升降式止回閥性能及外型尺寸：

DN	L	H	Kv	重量Kg
DN	L	H	Kv	PN16	PN25	PN40
15	130	70	5.7	2.4	3.5	3.8
20	150	70	7.8	3.0	4.4	4.9
25	160	80	11.8	3.8	5.0	5.9
32	180	80	17.9	5.7	6.0	7.1
40	200	85	27.5	7.4	8.0	10.4
50	230	95	48.0	10.3	11.0	12.3
65	290	110	77.6	15.2	16.0	22.7
80	310	130	109.0	20.4	21.0	28.5
100	350	155	168.0	31.0	32.0	40.0
125	400	165	251.0	49.0	51.0	64.0
150	480	215	389.0	69.0	70.0	90.0
200	600	285	664.0	132.0	136.0	170.0
250	730	325	1017.0	198.0	218.0	240.0
300	850	365	1446.0	278.0	330.0	370.0

德標升降式止回閥性能參數

公稱壓力	1.6MPa	2.5MPa	4.0MPa
殼體強度	2.4MPa	3.8MPa	6.0MPa
密封試驗	1.8MPa	2.8MPa	4.4MPa
適用溫度	-20～350℃
適用介質	水、蒸汽、油品等

德標升降式止回閥主要零部件

零件名稱	閥體、閥蓋	啟閉件	密封面	栓件
材質	GS-C25	2Cr13	2Cr13、STL	碳鋼
	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti、STL	1Cr18Ni9Ti
	CF3、CF8 CF3、CF8	SS316	304L、304、316L、316、STL	1Cr18Ni9Ti

主要尺寸：H41H-40

壓力等級 pressure	PN40
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量Weight	2.4	3.0	3.8	7.1	10.4	12.7	22.5	28	40	64	90	170	240	370

H41H-25

壓力等級 pressure	PN25
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量Weight	2.4	3.0	3.8	6	8	11	16	21	32	51	70	136	318	330

H41H-16

壓力等級 pressure	PN16
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量Weight	2.4	3.0	3.8	5.7	7.4	10.3	15.2	20.4	31	49	69	132	198	278

客戶訂購須知：

客戶訂購的德標升降式止回閥請告是否帶有附件，以便我們正確選型。如果使用單位選擇用德標升降式止回閥請按型號直接向工奧銷售部門訂購，如果客戶使用的產品有附加要求或者使用環境復雜時，您可以提供您的設計圖紙和相關參數，由本公司的技術工程師為您把關。
