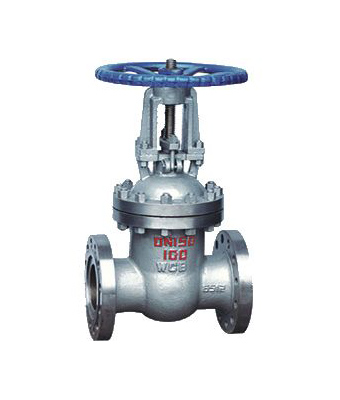

德標法蘭閘閥
  • 德標法蘭閘閥

德標法蘭閘閥是采用德國的技術標準設計制造的一款法蘭連接的閘閥產品。此產品有結構緊湊、設計合理、通道流暢等優點,主要應用于化工、石油等行業。

詳細介紹

名稱: 德標法蘭閘閥
型號: Z41W
口徑: DN50-1200
壓力: 1.6MPa-16.0MPa
材質: 鑄鐵、鑄鋼、不銹鋼



德標閘閥主要零件材料及性能:


連接方式:4--法蘭
壓力等級:1.0MPa~ 16.0MPa
產品規格:DN10 ~ 350mm
產品材質:WCB,LCB,WC6,WC9, CF8,CF8M,CF3,CF3M等
適用溫度:≤425 ℃
適用介質:水、石油、天然氣等
驅動方式:電動、氣動、液動、齒輪等
設計標準:DIN3352
結構長度:DIN3202-F4
連接標準:法蘭端尺寸標準(DIN2543,DIN2544,DIN2545,DIN2546)
檢驗標準:DIN3230
系列產品:德標鑄鋼閥門,德標鑄鋼閘閥,德標不銹鋼閘閥,德標高中壓閘閥,德標法蘭閘閥,德標電動閘閥,德標氣動閘閥。



德標法蘭閘閥主要特點及用途:


1、結構緊湊、設計合理、閥門剛性好、通道流暢,流阻系數小
2、密封面采用不銹鋼和硬質合金,適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式有:電動、氣動、齒輪轉動、結構形式:彈型楔式單閘板、剛性楔式單閘板雙閘板式
5、廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置.



執行標準 Administer Standard



設計與制造
Design and Manufacture
結構長度
Face To Face
法蘭尺寸
Flange Dimension
壓力-溫度
Pressure   Temperature Lating
試驗-檢驗
spection And Test
GB122234
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092


壓力試驗  Pressure Test



公稱壓力
NominalPressure
1.6
2.5
4.0
6.4
10.0
16.0
強度試驗
Shell Test
2.4
3.8
6.0
9.6
15.0
24.0
 水密封試驗
Water Seal Test
1.8
2.8
4.4
7.0
11.0
18.0
上密封試驗
Backseat Test
1.8
2.8
4.4
7.0
11.0
18.0
氣密封試驗
Air Seal Test
0.4-0.7


主要零件材料及性能 Main Part Materials and Property


體、蓋、板
Body Cover Disc
閥桿
Stem
密封面
Sealing Face
墊片
Sealing Shim
填料
Packing
工作溫度
Working Temperature
適用介質
Suitable Medium

WCB
2Cr13
13Cr
STL
木體材料
With Body
Material
尼龍
Nylon
增強柔性石墨
13Cr/柔性石墨
Enhanced Flexible Graphite
1Cr13/Flexible Graphite
08軟鋼
08 Soft Steal
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
≤425
水 蒸汽 油品
Water
Steam
Oil Goods

WC1
38CrMoAl
25Cr2MoV
≤450

WC6
≤540

WC9
≤570

C5 C12
≤540

ZGCr5Mo
≤200
硝酸類
Nitric acid

ZG1Cr18Ni9Ti
1Cr18Ni9Ti

≤200
醋酸類
Acetic acid

ZG1Cr18Ni12Mo2Ti
1Cr18Ni12Mo2Ti




客戶訂購須知: 客戶訂購的德標法蘭閘閥請告是否帶有附件,以便我們正確選型。如果使用單位選擇用德標法蘭閘閥請按型號直接向工奧銷售部門訂購,如果 客戶使用的產品有附加要求或者使用環境復雜時,您可以提供您的設計圖紙和相關參數,由本公司的技術工程師為您把關。



尊敬的客戶: 歡迎您訪問工奧公司的網站http://www.p7xpb.cn首先感謝您對工奧閥門公司的關注,如果您對我們的產品、服務有任何建議或者疑問的 話,請聯系我們!我們一定會您提供優質的服務。0577-57781012 13868629136
