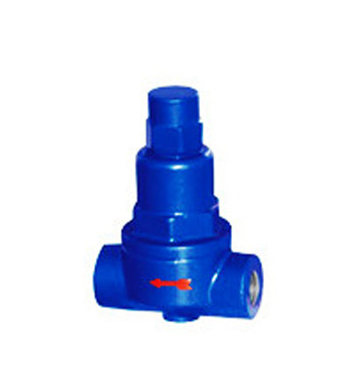

TB11可調雙金屬片式蒸汽疏水閥

TB11可調雙金屬片式蒸汽疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。產品采用特殊的構造設計從而有著，不怕水、耐高溫高壓、產品體積小，歡迎客戶選購。

詳細介紹

TB11可調雙金屬片式蒸汽疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。產品采用特殊的構造設計從而有著，不怕水、耐高溫高壓、產品體積小、重量輕、安裝方便適應能力強，可以適應不同的工況，主要應用于工業項目當中的散熱器、換熱器、加熱盤管、烘干機、消毒器、層壓機等項目。

TB11可調雙金屬片式蒸汽疏水閥產品特點：

一、TB11的排放溫度可調、安裝方式支持多種形式安裝，內部部件都采用不銹鋼材質可以耐腐蝕、耐高溫

二、由于產品的構造原因，此閥門能夠利用高溫凝結水形成水封式，有效的減少了蒸氣在我們項目當中的泄露。

三、產品結構簡單、動作靈敏、適應能力強、無燥聲、疏水效果好、對于后期的保養及維護非常的方便，適用于各類高溫蒸氣管線。

TB11可調雙金屬片式蒸汽疏水閥工作原理：

雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

TB11疏水閥閥門由以下幾個部件組成：

1 閥體:鑄鋼
2 過濾網:不銹鋼
3 閥芯:不銹鋼
4 閥座:合金鋼
5 閥蓋墊圈:不銹鋼
6 閥蓋:鑄鋼
7 雙金屬元件
8 擋板:不銹鋼
9 導向桿:不銹鋼
10 螺母:不銹鋼
11 鉚釘:不銹鋼
12 銘牌:不銹鋼
13 彈簧墊圈:不銹鋼
14 墊圈:不銹鋼
15 內六角螺栓:碳鋼

本公司生產的TB11可調雙金屬片式蒸汽疏水閥系列產品

產品型號	通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	最高充許溫度 (℃）	閥體材料	外型尺寸
產品型號	通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	最高充許溫度 (℃）	閥體材料	L	H1	H2	W
LTB6 (CS17H-16C)	15-25	螺紋	0.01-1.6	220	WBC A105	95	111	23	60
LTB6F CS47H-16C	15	法蘭	0.01-1.6	220	WBC A105	150	111	23	60
	20					160	111	23	60
	25					160	111	26	60
	32					210	118	27	61
	40					230	123	30	66
	50					230	123	30	66
(LTB6W) CS67H-16C	15	承插焊	0.01-1.6	220	WBC A105	95	106	35	58
	20					95	106	35	58
	25					95	106	35	58
(TB11) CS17H-16C	15	螺紋	0.01-1.6	220	(TB11) CS17H-16C	95	106	35	58
	20					95	106	35	58
	25					95	106	35	58
(TB11F) CS47H-16C	15	法蘭	0.01-1.6	220	WBC A105	150	111	23	60
	20					160	111	23	60
	25					160	111	26	60
	32					210	118	27	61
	40					230	123	30	66
	50					230	123	30	66
LTB3 CS17H-16C	15	螺紋	0.1-1.6	350	WBC A105	85	80	23	54
	20					85	80	23	54
	25					85	80	23	54
LTB3F CS17H-16C	15	法蘭	0.1-1.6	350	WBC A105	150	80	23	54
	20					15.	80	23	54
	25					160	80	23	54
LTB3W CS17H-16C	15	承插焊	0.1-1.6	350	WBC A105	85	80	23	54
	20					85	80	23	54
	25					85	80	23	54
LTB5 CS67H-16C	15-25	螺紋	0.01-1.6	350	WBC A105	85	90	20	62
LTB5F CS17H-16	15-20 25	法蘭	0.01-1.6	350	WBC A105	150 160	80	23	54
(LTB5W) CS67H-16C	15-25	承插焊	0.01-1.6	350	WBC A105	85	80	23	54
