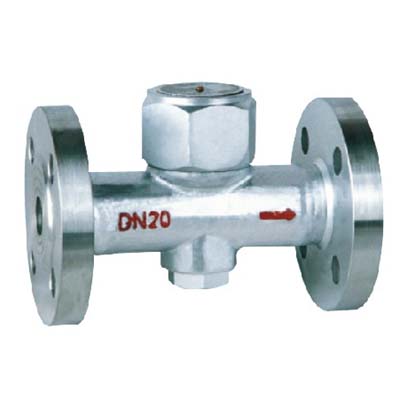

CS49H熱動式圓盤式蒸汽疏水閥

CS49H圓盤式蒸汽疏水閥是利用熱動力原理，利用蒸氣和凝結水的熱性，引起動能和勢能靜壓變化來控制閥門的啟閉從而達到疏水閥效果，廣泛的應用在各類蒸氣管道當中。

詳細介紹

CS49H圓盤式蒸汽疏水閥是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同熱性，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻氣排水目的。廣泛用于蒸汽主管道，伴熱管線、夾套鍋及各種小型蒸汽設備。

一、CS49H圓盤式蒸汽疏水閥原理：

在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高。閥體為合金鋼，閥心為硬質合金，該閥最高允許溫度為550℃，經久耐用，使用壽命長，是高壓、高溫過熱蒸汽專用疏水閥。圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。

二、CS49H圓盤式蒸汽疏水閥特點

一、體積小，重量輕，不受安裝位置的限制。

二、全部材質均為不銹鋼件，經久耐用，耐腐蝕。

三、在室外不怕冷凍，能耐水擊，耐過熱。

四、過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50% 。

五、結構簡單，安裝維修方便。

三、CS49H熱動式圓盤式蒸汽疏水閥主要零件材料和性能參數

主要零部件材料表	零部件名稱	材料
	閥體、閥蓋	A105碳鋼、不銹鋼
	閥座、閥片	不銹鋼
	過濾網	不銹鋼

四、CS49H熱動式圓盤式蒸汽疏水閥技術參數表

產品型號	公稱通徑（DN）	連接方式	使用壓力	最高允許溫度	外型尺寸				參考重量
					L	H1	H2	W
CS169H(Y)	15	螺紋、承插焊	0.01~4.0	350	85	57	47	53	1.7
	20
	25				95
CS49H(Y)	15	法蘭	0.01~4.0	350	150	57	47	53	4.8
	20				150
	25				150
CS169H (北京式)	15	螺紋、承插焊	0.01~4.0	350	75	60	45	53	1.2
	20				85	60	45	53	1.3
	25				95	60	45	53	1.5
	32~50				130	75	45	70	4.2
CS49H (北京式)	15~20	法蘭	0.01~4.0	350	150	60	45	53	3.0
	25				160	60	45	53	3.3
	32~50				230	75	45	70	9.5
CS49H-16c25c40c	65	法蘭	0.01~4.0	350	270	107	107	90	18
	80				280	115	115	100	20
	100				320	120	120	120	22

客戶訂購須知：

客戶訂購CS49H熱動式圓盤式蒸汽疏水閥請告是否帶有附件，以便我們正確選型。如果使用單位選擇用CS49H熱動式圓盤式蒸汽疏水閥請按型號直接向工奧銷售部門訂購，如果客戶使用的產品有附加要求或者使用環境復雜時，您可以提供您的設計圖紙和相關參數，由本公司的技術工程師為您把關。
