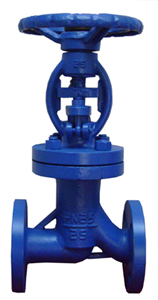

國標波紋管截止閥是采用中國的GB、機械部JB、化工標準HG等標準制造的一種波紋管截止閥產品。國標波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
國標波紋管截止閥產品特點
1、產品結構合理、密封可靠
2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型
國標波紋管截止閥技術規范
|
構形式 |
BB-BG-OS & Y |
|
驅動方式 |
手動 |
|
電動 |
|
|
設計標準 |
GB12235 |
|
結構長度 |
GB12221 |
|
連接法蘭 |
GB9113、JB/T79、HG20596 |
|
試驗和檢驗 |
JB/T 9092、GB/T13927 |
國標波紋管截止閥產品性能規范
|
公稱壓力 |
殼體試驗壓力 |
密封試驗壓力 |
適用溫度 |
|
1.6 |
2.4 |
1.76 |
|
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
國標波紋管截止閥主要零部件材質
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
閥瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
3 |
軸銷 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
4 |
閥桿 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
5 |
波紋管組件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
6 |
墊片 |
柔性石墨+不銹鋼、PTFE |
|
7 |
閥蓋 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料壓蓋 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
閥桿螺母 |
銅合金 |
|
13 |
手輪 |
WCB、QT400-18 |

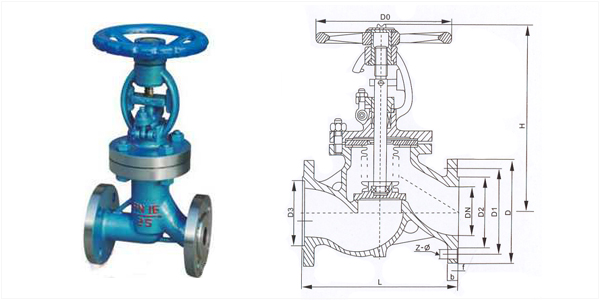

國標波紋管截止閥規格尺寸表
|
型號 |
WJ41-16 |
||||||||||||||
|
壓力等級 |
PN16 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
13.5 |
19 |
26 |
36 |
46 |
74 |
102 |
168 |
270 |
420 |
620 |
|
型號 |
WJ41-25 |
||||||||||||||
|
壓力等級 |
PN25 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14 |
20 |
27 |
37 |
48 |
77 |
105 |
172 |
3100 |
520 |
690 |
|
型號 |
WJ41-40 |
||||||||||||||
|
壓力等級 |
PN40 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14.5 |
21 |
28 |
39 |
50 |
80 |
108 |
176 |
350 |
590 |
790 |
客戶訂購須知：
客戶訂購的國標波紋管截止閥請告是否帶有附件，以便我們正確選型。如果使用單位選擇用國標波紋管截止閥請按型號直接向工奧銷售部門訂購，如果客戶使用的產品有附加要求或者使用環境復雜時，您可以提供您的設計圖紙和相關參數，由本公司的技術工程師為您把關。
